什么是无线平面调车系统
Posted on : 2022-09-19 Browse browse : 817

铁路无线平面系统编组是以无线电台为基础,配有控制软硬件实时传输铁路车辆编组调度各种“色光信号和语言提示、通信和信号综合”的信息和控制系统。


无线平面调车由三部分组成


机车设备以机车控制器为核心,机车平台完成调车指令的识别和显示,以及司机电话箱、可旋转彩光显示器、外置扬声器、调车信息记录仪(黑匣子)、打印机、传真外设和机车设备编号。


移动设备由调车员控制箱(无线电台)、联络员控制箱(无线电台)和制动动员控制箱(无线电台)组成。主要用于调车人员向机车发送指令和语音,指挥机车运行。电台与控制箱一体化,使其能同时发出灯光信号和语音提示,还能与司机和调车员通话。


固定设备以调车区控制器和电台为核心,配有区站、台式话筒、外置扬声器和带录音插孔的外置录音装置,可记录调车作业中的通话情况。


原理平面无线调车系统的基本原理是利用无线通信设备的通信功能,加装调车信号控制按钮显示数字编码信号,在电台内部安装微处理器,注入灯光显示、语音合成等各种控制软件,在电台对外接口安装信号显示灯、外置扬声器、录音、打印、传真等各种信息输出设备。平面无线调车系统采用专用或多路共用、FSK数字调制的无线数控和通信技术。所有控制器均采用单片机技术,并应用安全控制技术,包括“故障停机”、“交叉码保护”、“交流照明”。联锁制动室内有紧急制动和“强行[敏感词]指令”,还采用了语音合成技术,用标准语言告知调车作业员的指令。机车控制器采用E2PROM存储器,并配有数据采集、交换和记录技术的“运输和记录”接口,以及奇偶错误检测和纠正技术。


t-发射机;r-接收器。


机车设备原理机车设备包括机车控制器、电源、手持话筒、电台和机车天线,其中机车控制器是机车设备的核心。机车控制器配有微机数据记录系统,记录调车作业过程数据,如照明状态、车速等。记录的数据可以由打印机打印出来,用于事故分析。所有数据均提供“掉电保护”,掉电半年后时钟无需复位。调车过程中的命令不仅通过彩灯显示给司机,还通过标准语音的语音合成通知司机。机车控制器是整个飞机无线调光显示系统的核心。机车控制器由无线电台、控制板和电源板组成。控制是整个机车控制器的核心。控制板是以8031为核心的微处理器系统。E2PROM是系统的程序存储器和语音数据存储器,是理想的“黑匣子”数据存储器。


移动设备原理移动设备包括调车员控制箱(无线电台)、联络员控制箱(无线电台)、制动动员控制箱(无线电台)。

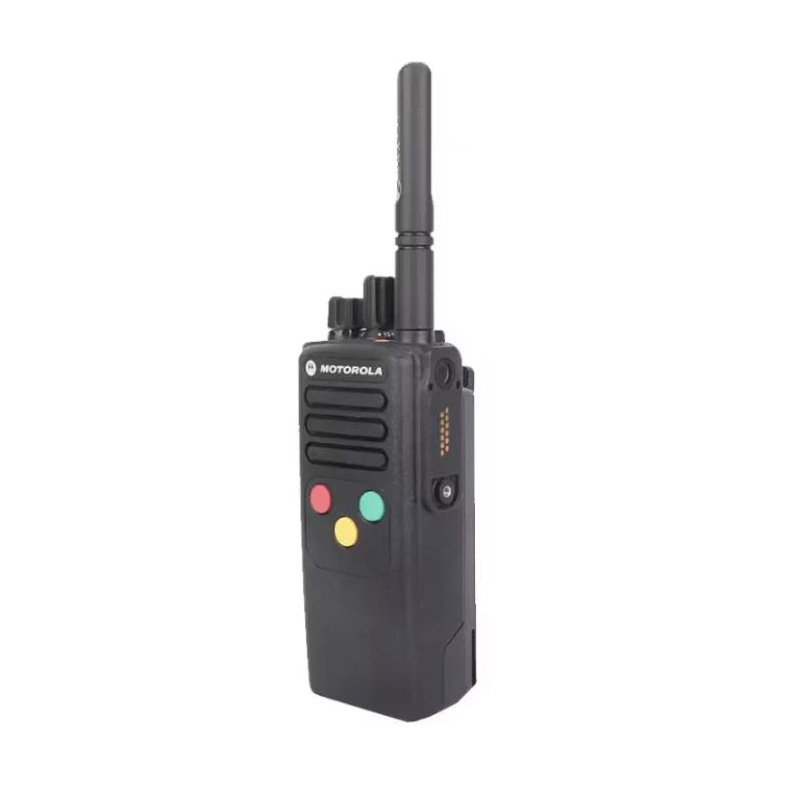

调度控制箱与电台相匹配。它有发射机、接收机、对讲键和红、绿、黄灯指令按钮,可分别发送语音信号(呼叫)和各种调车作业命令和呼叫。它还具有本地监控功能,并对机车控制器发送的回波信号做出响应。控制箱还配有照明装置。


操作员控制箱有五个按键。正常情况下,操作员只能发出停车信号,只能向机车平台发出“停车”和解锁信号。分权后,接头控制箱的功能与调车长相同。


动员控制箱有红、绿、黑和照明、发射器、接收器、急停按钮、强插信号、解锁信号四个按键,能听机车回声声音。控制箱配有夜间照明装置。


固定设备原理固定设备由区控制器、电台、双循环录音机、解码器、播放器组成。


调车区控制器接收来自调车操作员的呼叫信号。具有监视调车作业和与调车人员通话的功能。设备配有录音输出插孔,可通过双轨循环录音机录制收发语音和调车作业过程。具有自动倒带循环录音和时标显示功能。调车总控制箱内有五个按钮。这些按钮可以单独使用,也可以组合使用,分别向机车、长途站和连接器发送各种信号。显示控制发送给机车的信令有八种:①停车;②绿光;③十、五、三车;④连接;⑤打滑;⑥减速;⑦拔出(绿色闪烁);⑧关闭连接([敏感词]闪烁)。向地区站发送音频选择呼叫信号。向机车控制器发送接收和释放信号。


双声道循环录音机是一种磁记录设备,可以同时记录两个声音信号和时间信号。具有声控自动开机和暂停、双卡更换、卡带故障和断带自动报警和提示等多种功能,以及慢录、自动循环、时标信号记录、可锁定等特殊功能。


应用1994年,铁道部召开了平面无线调车互检会议,总结了应用经验,为该系统的进一步推广应用铺平了道路。2000年,无线调车系统已在编组站和区段站全面应用,手灯和信号旗已基本摘下,确保了安全,提高了效率,减轻了调车人员的劳动强度。


在中间站的调车作业中,由于我国铁路有近5000个中间站,安全问题十分突出,因此无线调车系统得到广泛应用。1993年,铁道部召开了“中间站无线数控调车设备技术”研讨会,为该系统在中间站调车中的应用开辟了道路。


旅客列车到达后,需要由客运站转到客运技术站进行备车、维修、编组和换班等工作。采用“平面无线调车系统”,信号传输快速准确,保证了安全,实现了手灯和信号旗的投放,提高了编组能力。因此,“平面无线调车系统”被广泛应用于我国大中型铁路客运站。


“平面无线调车系统”也适用于有特殊要求的钢铁企业。由于企业铁路运输环境恶劣,弯道多,道口多,货运量大,作业频繁,多台机车交叉作业,调车安全得不到保障。无线调车系统解决了多年的难题,提高了运输效率。
